Opto Edu A63.7016 Benchtop Tungsten Filament Tarama Elektron Mikroskobu, SE+BSE+EDS, 100000x
-
Vurgulamak
Benchtop volfram filament SEM
,EDS ile tarama elektron mikroskobu
,100000x büyütme elektron mikroskobu
-
Çözünürlük130eV
-
Hızlanma voltajı5 kV, 10 kV, 15 kV
-
3D hareketli numune aşamasıX:±25mm Y:±25mm Z:30mm
-
Maksimum boyutlu örnek"90 mm(çap) 40 mm(kalınlık)"
-
Elektron silahıÖnceden merkezlenmiş kartuş tungsten filamanı
-
Görüntü sinyaliGeri saçılan elektron
-
Menşe yeriÇin
-
Marka adıCNOEC, OPTO-EDU
-
SertifikaCE, Rohs
-
Model numarasıA63.7016
-
belge
-
Min sipariş miktarı1 adet
-
FiyatFOB $1~1000, Depend on Order Quantity
-
Ambalaj bilgileriİhracat Taşımacılığı İçin Karton Ambalaj
-
Teslim süresi5~20 gün
-
Ödeme koşullarıT/T, West Union, PayPal
-
Yetenek temini5000 adet/ay
Opto Edu A63.7016 Benchtop Tungsten Filament Tarama Elektron Mikroskobu, SE+BSE+EDS, 100000x

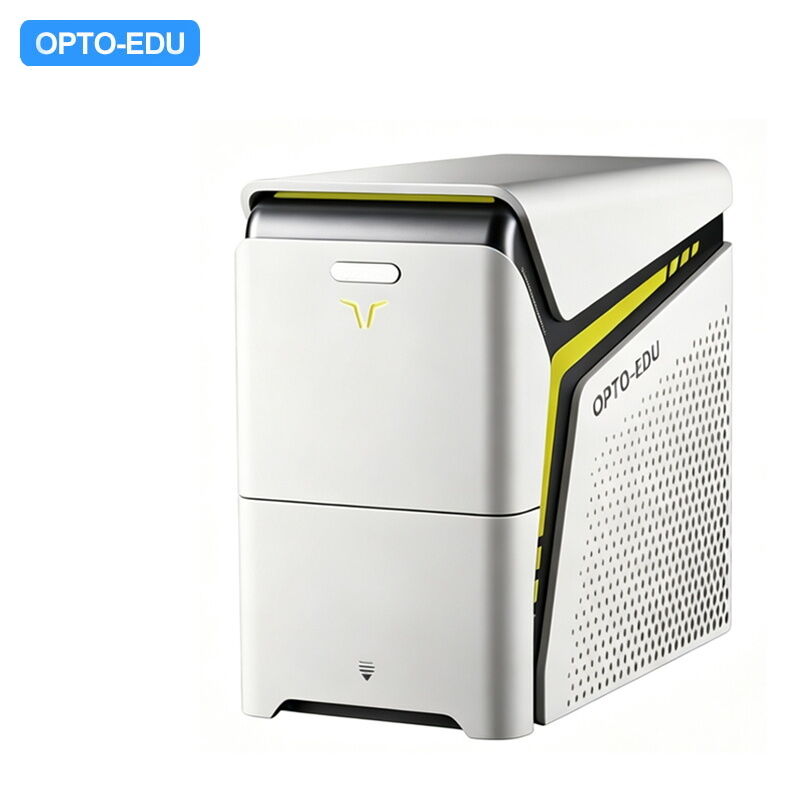

Opto Edu A63.7016 Masaüstü Tungsten Filament Taramalı Elektron Mikroskobu
SE+BSE+EDS, 100000x büyütme
Gelişmiş Analitik Performans
A63.7016 SuperSEM, SEM ve EDS teknolojilerini gelişmiş bir elektron optik sisteminde birleştirerek gerçek zamanlı EDS elementel analiziyle geleneği bozar. Olağanüstü analitik performans, gerçek zamanlı enerji dağılımlı spektroskopik sözde renkli görüntüleme ve kullanıcı dostu çalışma ile numunelerin hem yüzey yapısının hem de kimyasal elementlerinin derinlemesine analizine olanak tanır.
A63.7016 SuperSEM Temel Özellikler
- X-ışını spektrumlarını her zaman gerçek zamanlı olarak görüntüleyin
- Gerçek Zamanlı Enerji Dağılımı Spektroskopisi (EDS) Sahte Renkli Görüntüleme
- Analiz sırasında ilgi çekici unsurları vurgulayın
Teknolojiye Genel Bakış
Taramalı elektron mikroskobu, aydınlatma kaynağı olarak bir elektron ışınını kullanır ve örnekleri odaklanmış, ince bir elektron ışınıyla taramalı tarama tarzında ışınlar. Bu, mikroskobik morfolojinin büyütülmüş görüntülerini elde etmek için toplanan ve işlenen numune özelliklerine ilişkin çeşitli bilgiler üretir. Optik veya transmisyon mikroskoplarıyla karşılaştırıldığında yüksek çözünürlük, geniş alan derinliği ve üç boyutlu görüntüleme yetenekleri sunar.
Performans Avantajları
- Hızlı Tarama Hızı:10M'ye kadar sinyal toplama bant genişliği. Video modu, gölgelenme veya iz bırakmadan gerçek zamanlı örnek gözlemine olanak tanıyarak hiçbir ayrıntının kaçırılmamasını sağlar.
- Kompakt Tasarım:Yapısal olarak verimli cihaz, özel ekipman odaları veya ek titreşim izolasyon masaları gerektirmez. Sınırlı laboratuvar alanı için uygun, standart şebeke elektriğine sahip tak ve çalıştır.
- Gelişmiş Renklendirme Tekniği:SEM görüntü renklendirme, örnek ayrıntılarını görsel olarak vurgulayarak özellik tanımayı geliştirir ve analizi kolaylaştırır. Renk farklılaşması, malzeme kompozisyonunu ortaya çıkararak araştırma sonuçlarını iyileştirebilir.
- Gerçek Zamanlı Spektral Karşılaştırma:Kantitatif sonuçlar, toplama işlemi tamamlanmadan gerçek zamanlı olarak görüntülenir ve toplama işlemi sırasında önceki spektrumlarla karşılaştırma yapılmasına olanak tanır.
- Görselleştirilmiş Enerji Spektrumu Analizi:Noktalar, çizgiler veya yüzeyler için analiz aralıklarını serbestçe seçin. Mükemmel görselleştirme algoritmaları, yakın spektral tepe noktalarının hassas bir şekilde ayrılmasını sağlar ve malzeme özelliklerini incelemek için temel uzaysal dağılımı görüntüler.
Teknik Özellikler
| Şartname | A63.7016 | A63.7016-X | A63.7016-V | A63.7016-L |
|---|---|---|---|---|
| Çözünürlük | 130eV | 130eV | 130eV | 130eV |
| Hızlanma voltajı | 5 kV, 10 kV, 15 kV | 5 kV, 10 kV, 15 kV | 5 kV, 20 kV, 25 kV, 30 kV | 5 kV, 10 kV, 15 kV, 20 kV, 25 kV, 30 kV |
| 3D hareketli numune aşaması | X:±25mm Y:±25mm Z:30mm | X:±25mm Y:±25mm Z:30mm | X:±25mm Y:±25mm Z:30mm | X:±50mm Y:±50mm Z:60mm |
| Maksimum boyutlu örnek | 90 mm(çap) 40 mm(kalınlık) | 90 mm(çap) 40 mm(kalınlık) | 90 mm(çap) 40 mm(kalınlık) | 200 mm(çap) 60 mm(kalınlık) |
| Çarpma Gücü | ×10 ~ ×100.000 (Fotoğraf büyütme) ×25 ~ ×250.000 (Ekran çarpanı) | |||
| Elektron Tabancası | Önceden merkezlenmiş kartuş tungsten filamanı | |||
| Dedektör | BSE: Yüksek Hassasiyetli 4 segmentli BSE dedektörü | BSE: Yüksek Hassasiyetli 4 segmentli BSE dedektörü SE: İkincil elektron dedektörü EDS: Gerçek zamanlı enerji spektrumu sözde renkli görüntüleme |
||
| EDS Parametresi | / | Dedektör tipi: silikon sürüklenme dedektörü Algılama alanı: 30mm² Çözünürlük: 130eV Element analizi aralığı: B-Cf |
||
| Görüntü sinyali | Geri saçılan elektron | Geri saçılan elektron, Kendi geliştirdiği gerçek zamanlı enerji spektrumu dedektörü, İkincil elektron, Karışım (Geri saçılan elektron + İkincil elektron + Gerçek zamanlı enerji spektrumu sözde renkli görüntüleme) | ||
| Vakum modu | Standart, Şarj azaltma | |||
| İletken | BSE, Standart, Yükleme azaltma | |||
| Boyut(G×U×Y) | 292mm×570mm×515mm | 292mm×570mm×515mm | 292mm×570mm×515mm | 292mm×570mm×515mm |
| Ağırlık | 55kg | 56kg | 57kg | 66kg |
Uygulamalar
A63.7016 SuperSEM, yüksek hızlanma voltajı, çok açılı gözlem yetenekleri ve otomatik odaklamayı, hızlı taramayı ve video modunda örnek eleman dağılımının gerçek zamanlı gözlemini sağlayan destekleyici veri analizi yazılımıyla donatılmıştır. Metaller, seramikler, piller, kaplamalar, çimento ve yumuşak maddeler dahil olmak üzere malzemeler için doğru ve verimli görüntü elde edilmesini ve analiz edilmesini sağlayarak bilimsel araştırma ve endüstriyel testler için güçlü bir araç haline getirir.
