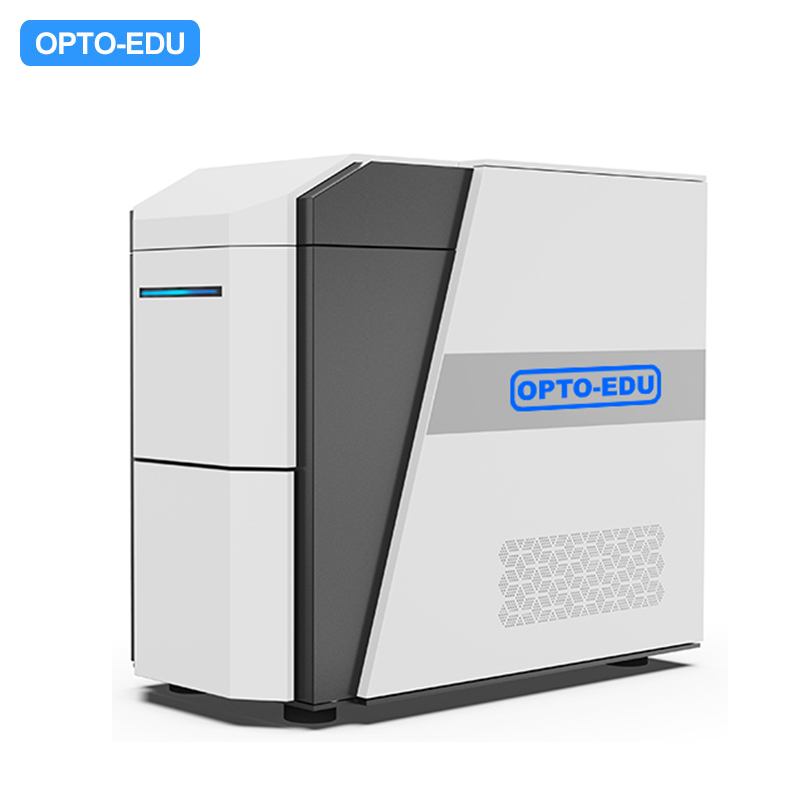

Mükemmel performans, yüksek hızlı görüntüleme, çeşitli sinyalleri ZEM18 masaüstü tarama elektron mikroskobu sinyal alım bant genişliği 10M'ye kadar, hızlı tarama hızı,Video modu gerçek zamanlı örnek gözlem, hiç hayalet, sürükleme, her detayı kaçırmayın. Çeşitli ZEP.TOOLS in-situ işlevsel örnekleme aşaması ile uyumludur.
Ana özellik: 1Hızlandırma voltajı: 3-18kV, sürekli ayarlanabilir. 2. Elektron tabanca tipi: önceden hizalanmış volfram filament, ömrü 100 saat, kullanıcı tarafından kolayca değiştirilir, son derece entegre iki aşamalı tabanca merceği, objektif merceğin diyaframını elle ayarlamanın gerekmediği. 3Büyütme ≥200000X" 4Karar.:≤6nm@18KV 5Detektör: ikincil elektron dedektörü (SE), dörtlü geri dağıtım dedektörü (BSE), 6. Aşama: 2 Eksenli XY motorlu aşama, hareketli 40x30mm (40x40mm isteğe bağlı)" 7En fazla numune boyutu: 80x42x40mm 8Örnek değişimi ve yüksek vakum pompalama süresi ≤ 90s. 9Yüksek vakum sistemi: yerleşik turbo moleküler pompa, harici mekanik pompa, örnek odasındaki vakum ≥1x10-1Pa, tamamen otomatik kontrol; 10. Video modu ≥512x512 piksel, küçük pencere taramasına gerek yok. 11Hızlı tarama modu: görüntüleme süresi≤3s, 512x512 piksel. 12. Yavaş tarama modu: görüntüleme süresi≤40s, 2048x2048 piksel. 13. Görüntü Dosyası: BMP, TIFF, JPEG, PNG. 14Bir tuşla parlaklık ve kontrastın otomatik ayarlanması, otomatik odaklama, büyük resim dikişleri 15Navigasyon fonksiyonu: optik kamera navigasyonu ve kabin kamerası. 16Görüntü ölçüm fonksiyonu: mesafe, açı vb. 17Bilgisayar ve yazılım, fare kontrolü dahil. 18- İsteğe bağlı: -- Tungsten filament (20 adet/kutusu) --EDS -- Düşük vakum (1-100Pa) --Z Eksi, T Eksi Modülü --Deceleration Mode, 1-10KV, sadece BSE modu için altın püskürtmeden iletken olmayan veya zayıf iletkenlik örneklerini gözlemleyebilir --Orijinal fabrika, ısıtma, soğutma, germe, vb. 19Mikroskop boyutu: 283*553*505mm, mekanik pompa boyutu 340*160*140mm |
Model | A63.7001 | A63.7002 | A63.7003 | A63.7004 | A63.7005 |
Karar | 10nm@15KV | 6nm@18KV | 4nm@20KV | 3nm@20KV | 2.5nm@15KV |
Büyütme | 150000x | 200000x | 360000x | 360000x | 1000000x |
Elektron tabancası | Tungsten | Tungsten | Tungsten | LaB6 | Schotty FEG |
Voltaj | 5/10/15KV | 3-18KV | 3-20KV | 3-20KV | 1-15KV |
Detektör | BSE+SE | BSE+SE | BSE+SE | BSE+SE | BSE+SE |
Navigasyon CCD'si | CCD | CCD | CCD + Kabin Kamerası | CCD + Kabin Kamerası | CCD + Kabin Kamerası |
Vakum Zamanı | 90'lar | 90'lar | 30'lar | 90'lar | 180'ler |
Vakum Sistemi | Mekanik pompa Moleküler pompa |
Mekanik pompa Moleküler pompa |
Mekanik pompa Moleküler pompa |
Mekanik pompa Moleküler pompa İyon pompası |
Mekanik pompa Moleküler pompa İyon pompası x2 |
Vacuum | Yüksek vakum 1x10-1Pa |
Yüksek vakum 1x10-1Pa |
Yüksek vakum 1x10-1Pa |
Yüksek vakum 5x10-4Pa |
Yüksek vakum 5x10-4Pa |
Aşama | XY aşaması. 40x30/40x40mm |
XY aşaması. 40x30/40x40mm |
XY aşaması. 60x55mm |
XY aşaması. 60x55mm |
XY aşaması. 60x55mm |
Aşama hassasiyeti | - | Konum Tam 5mm | |||
Çalışma mesafesi | 5-35mm | 5-35mm | 5-73.4 mm | 5-73.4 mm | 5-73.4 mm |
En fazla numune | 80x42x40mm | 80x42x40mm | 100x78x68.5mm | 100x78x68.5mm | 100x78x68.5mm |
İsteğe bağlı | Tungsten Filament 20 adet/kutusu | Laboratuvar 6 Filament | Alan Emisyon Fenerleri | ||
EDS Oxford AZtecOne ile XploreCompact 30 | |||||
- | Düşük vakum 1-100Pa | Düşük vakum 1-30Pa | |||
- | Z Eksen Modülü | 3 Eksen Aşama, X 60mm, Y 50mm, Z 25mm | |||
- | T Eksen Modülü | 3 Eksen Aşama, X 60mm, Y 50mm, T ± 20° | |||
- | - | 5 Eksen Aşama, X 90mm, Y 50mm, Z 25mm, T ± 20°, R 360° | |||
- | - | Şok emici platform, 3 Eksen, 5 Eksen Aşaması için | |||
- | Hızlandırma Modu 1-10KV Sadece BSE için, İletken Olmayan Örnekleri İzlemek İçin | ||||
- | Orijinal fabrika, ısıtma, soğutma, germe, vb. | ||||
UPS |
▶TTM için XploreCompact 30 ile AZtecOne
Sistem Geleneksel Eğitim Analizi Sistem, farklı malzemelerin niteliksel ve nicel analizini, örnek yüzeyinin bireysel nokta taramalarına ek olarak, B ((5) - cf (98) arasında değişen öğeleri analiz ederek sağlar.Güçlü çizgi taramaları ve elemental spektral taramalar da mevcuttur.. özelleştirilmiş bir dedektör ile birleştirildiğinde, analiz ve raporlama saniyeler içinde yapılabilir. |
Etkili Kristal Alanı | 30mm2 | Çözünürlük (Bir Fotoğraf) | Mn Ka <129eV @50,000cps |
Temel algılama aralığı | B (5) - Cf (98) | Maksimum Girdi Sayım Hızı | >1,000,000 cps |
