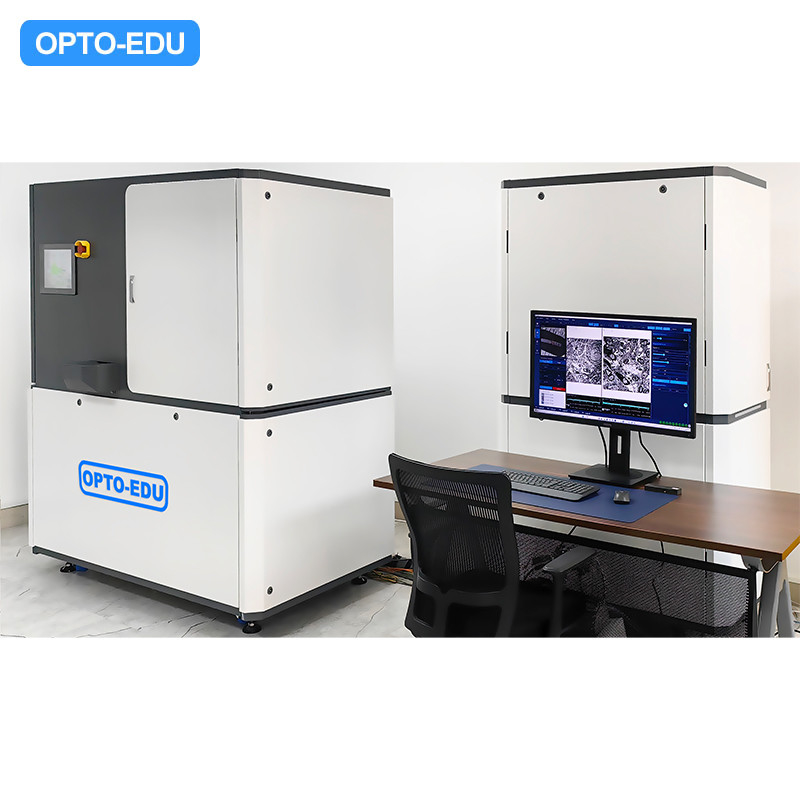

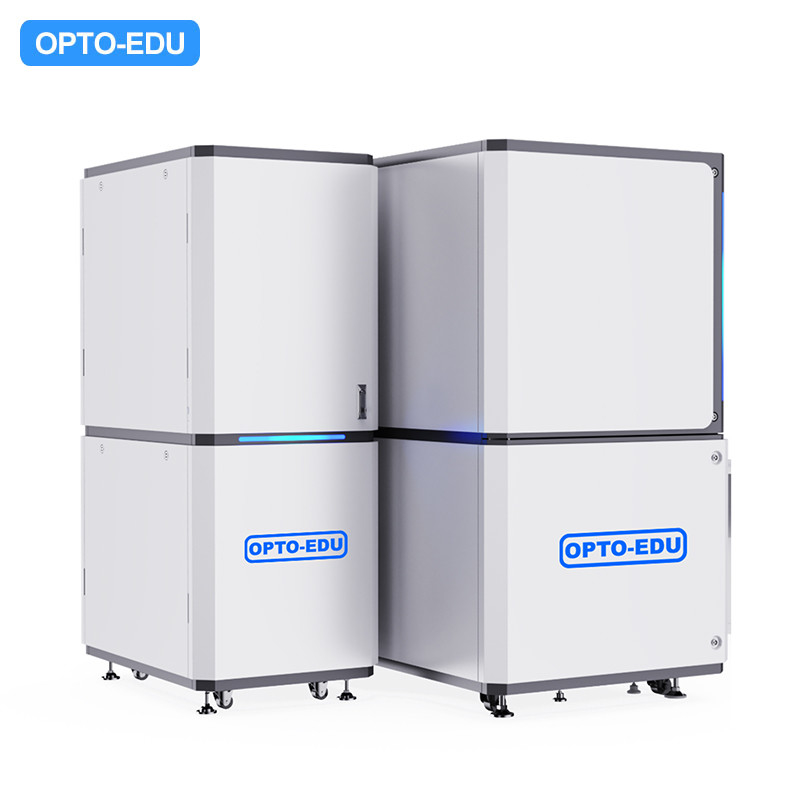

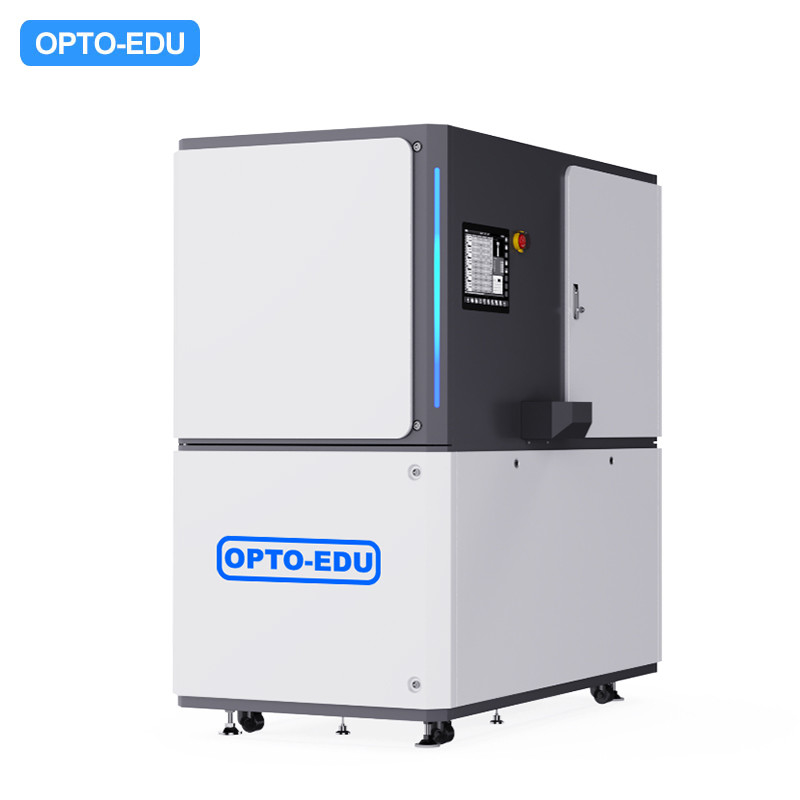

OPTO-EDU A63.7230 Scanning Transmission Electron Microscope STEM 50KV 800000x

OPTO-EDU A63.7230 Tarama İletişim Elektron Mikroskobu STEM 50KV 800000x

Ürünler - Tarama Mikroskop

Görüntüleme Modu

BF/DF (Aydın Alan/Karanlık Alan)
STEM Modu İniş Voltajı

50KV
Dedektör Tipi

Yarı iletken doğrudan dedektör
Elektron silahı

Schottky Tipi Termal Alan Emisyonu
Elektron Işın Akımı

50pa ila 100na
Örnek aşaması

X = ± 4mm, y = ± 4mm, konumlandırma doğruluğu 1um
Menşe yeri

Çin
Marka adı

CNOEC, OPTO-EDU
Sertifika

CE, Rohs
Model numarası

A63.7230
belge

Ürün Broşürü PDF
Min sipariş miktarı

1 bilgisayar
Fiyat

FOB $1~1000, Depend on Order Quantity
Ambalaj bilgileri

İhracat Taşımacılığı İçin Karton Ambalaj
Teslim süresi

5~20 Gün
Ödeme koşulları

T/T, Batı Birliği, Paypal
Yetenek temini

5000 Adet/Ay

OPTO-EDU A63.7230 Tarama İletişim Elektron Mikroskobu STEM 50KV 800000x

button button

Fiyat Al Şimdi başvurun

1x-500x Optik, 500x-800000x STEM, Yüksek Çözünürlük 1.0nm@50kV, BF/DF Desteği
Yepyeni Tasarım 5 Numune Yükleme Sistemi, Tüm Numunelere Kolayca Uygulanan Tek Kurulum
Ultra Yüksek Hızlı Görüntü Edinimi 100MB/s, Tek 24k x 24k Görüntü 6.5 saniyede Yakalama
Tarama ve Birleştirme Tam FOV Büyük Görüntü, Büyük Alan ve Yüksek Çözünürlüklü Görüntülemenin Bağımsız İşlemi
AI Mikro-Parçacık Görüntüleme Analiz Yazılımı Ultra Büyük FOV 100um@25nm, Yüksek Verimlilikte Tanıma ve Ölçüm Desteği

Hızlı Otomatik Mikro-Parçacık Görüntüleme Analiz Sistemi

A63.7230, 50KV'de tam bağımsız fikri mülkiyet haklarına sahip, hızlı, akıllı, tamamen otomatik bir taramalı transmisyon elektron mikroskobudur (STEM). Virüs morfolojisi gözlemi, aşı hücresi bankası güvenlik testi, aşı araştırmaları ve üretimi, klinik patolojik doku kesiti araştırmaları ve beyin nöral bağlantı omikleri üzerine biyolojik araştırmalar gibi alanlardaki uygulama ihtiyaçlarını karşılar.

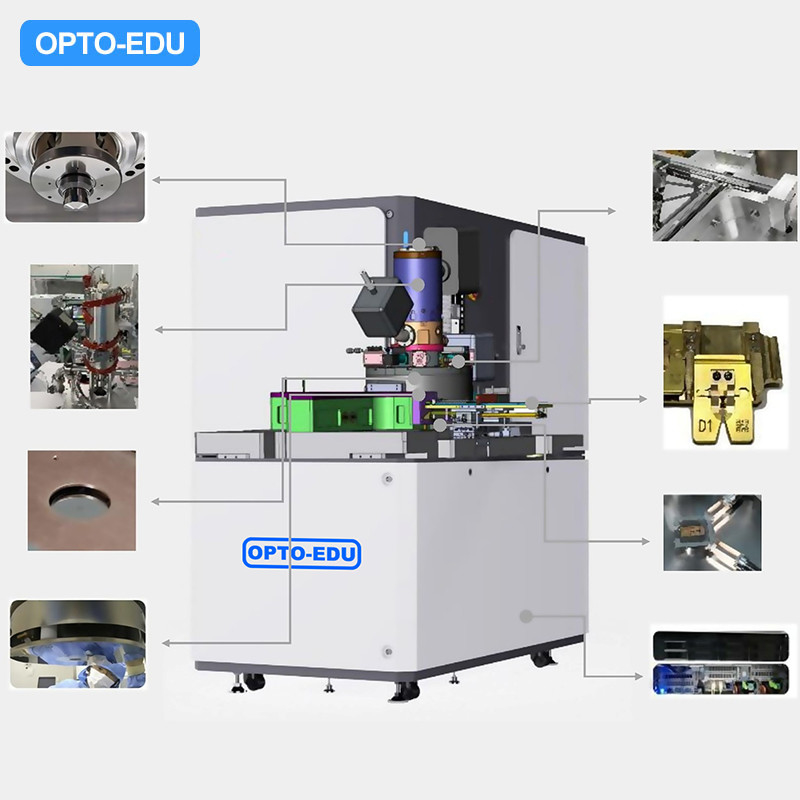

A63.7230 Çekirdek Teknolojisi

◉ Yüksek Çözünürlüklü Yüksek Parlaklıklı Elektron Optik Sistemi

50KV'de 100M/s ultra yüksek hızlı görüntüleme. Sistem, yüksek çözünürlüğü korurken, atlamalar olmadan tamamen otomatik bilgi edinimi sağlayan video seviyesinde (25fps@2k*2k) nanometre ölçeğinde analiz yeteneğine sahiptir.

◉ Yüksek Hassasiyetli Doğrudan Elektron Dedektörü

A63.7230'un tüm dedektörleri, elektronları doğrudan elektrik sinyallerine dönüştüren, %80'in üzerinde bir algılama verimliliği ve daha yüksek bir sinyal-gürültü oranı (SNR) elde eden, bağımsız olarak tasarlanmış doğrudan elektron dedektörleri kullanır.

◉ Büyük Alan ve Yüksek Çözünürlüklü Görüntüleme Arasında Hızlı Geçiş

Yenilikçi elektron optik tasarımı, büyük alan görüntüleme ve yüksek çözünürlüklü görüntülemenin bağımsız olarak çalışmasını sağlayarak, hızlı geçiş, hassas parçacık tanımlama ve konumlandırma ve hızlı yüksek çözünürlüklü görüntüleme sağlar.

◉ Yüksek Hızlı ve Yüksek Kararlılıklı Mekanik Hareket Platformu

Titreşimsiz bir hareket platformu kullanır, X=±4mm, Y=±4mm, konumlandırma doğruluğu 1um.

A63.7230 Transmisyon Taramalı Elektron Mikroskobu (STEM)
Çözünürlük	1.0nm@50kV
(1nA ışın akımı, optimum koşullar altında)	1.0nm@50kV
Görüntüleme Modu	BF/DF (Parlak Alan/Karanlık Alan)
STEM Modu İniş Gerilimi	50KV
Dedektör Tipi	Yarı İletken Doğrudan Dedektör
Büyütme	1X-500X (Düşük Büyütmeli Optik Görüntüleme)
Büyütme	500X - 800.000X (STEM Görüntüleri)
Elektron Tabancası	Schottky Tipi Termal Alan Emisyonu
Elektron Işın Akımı	50pA ila 100nA
Numune Sahnesi	X=±4mm, Y=±4mm, Konumlandırma Doğruluğu 1um
Görüntüleme Akısı	0.5 saat içinde 4nm pikselde 1x1mm² bir alanın görüntülemesini tamamlayabilir
Ultra Yüksek Hızlı Görüntü Edinimi	100MB/s, tek bir 24k x 24k görüntü sadece 6.5 saniye sürer
Edinim Yöntemi	STEM Parlak Alan (BF) veya Karanlık Alan (DF) Edinimi
Yüksek Verimli Elektron Mikroskobu Kontrol Yazılımı	Otomatik görüntü optimizasyonu, akıllı odak takibi, panoramik optik navigasyon ve geniş alan tamamen otomatik edinme işlevleriyle donatılmıştır
Büyük Alan ve Yüksek Çözünürlüklü Görüntüleme Arasında Hızlı Geçiş	Yenilikçi elektron optik tasarımı, büyük alan görüntüleme ve yüksek çözünürlüklü görüntülemenin bağımsız çalışması, hızlı geçiş, hassas parçacık tanımlama ve konumlandırma, hızlı yüksek çözünürlüklü görüntüleme
Görüntü Analiz İşleme Yazılımı AI Sunucusu	Ultra geniş alan görüntüleme, 100um@25nm, AI Sunucu yüksek verimlilikte tanıma ve ölçüm
Yüksek Verimli Parçacık Kantitatif Algılama Yeteneği	Yepyeni numune yükleme sistemi ve otomatik numune yönetim sistemi, kantitatif algılama sağlar

▶ Tamamen Otomatik Mikro Parçacık Algılama için Tasarlanmış Optik Sistem

Geleneksel transmisyon elektron mikroskopları, çok sayıda nanoparçacığın algılama ve tanımlama ihtiyaçlarını karşılayamayan küçük bir görüş alanına sahiptir. A63.7230, yarı iletken endüstriyel sınıfı elektron ışını algılama ekipmanı konseptlerine dayanarak tasarlanmıştır ve yüksek verimli nanoparçacık algılama yetenekleri elde eder.

A63.7230, hızlı görüntüleme teknolojisi, titreşimsiz numune tablası, yüksek hızlı elektron optik sistemi ve AI teknolojisi gibi yenilikçi tasarımlar aracılığıyla ultra yüksek hızlı görüntüleme elde eder ve görüntüleme hızları geleneksel elektron mikroskoplarının onlarca katına ulaşır.

▶ Tamamen Otomatik Tasarım

Güç açma denetimi, navigasyon konumlandırması, tek tıklamayla merkezleme, odak ayarı ve kaydırma düzeltmesi gibi bir dizi işlem otomatiktir. Gerçek zamanlı odak takibi sistemi donanım ve yazılımdan oluşur. Numune görüntülerinin doğru konumlandırılmasını sağlamak için hassas elektronik sapma kullanılarak, sonuçların yüksek tekrarlanabilirliği sağlanır. Sadece numune konumlarını ayarlamak ve bulmak için kapsamlı çaba harcama ihtiyacını ortadan kaldırmakla kalmaz, aynı zamanda otomatik algılama için AI zekasını kullanarak, sonuçta gözetimsiz sürekli çalışma elde eder.

▶ Farklı Müşteriler için Özelleştirilebilir Yazılım İşlevleri

Ön uç numune hazırlığından, elektron mikroskobu tarafından otomatik tam kesit görüntüleme ve birleştirmeye, yüksek çözünürlüklü haritalar oluşturmaya ve ardından arka uç veri işlemeye kadar, deneysel personele analizde yardımcı olmak için modern yapay zeka, AI algoritmalarından yararlanmak. AI akıllı analizi, parçacıkların otomatik olarak algılanması ve sınıflandırılması için kullanılabilir ve kullanıcılara eksiksiz bir çözüm sunar.
