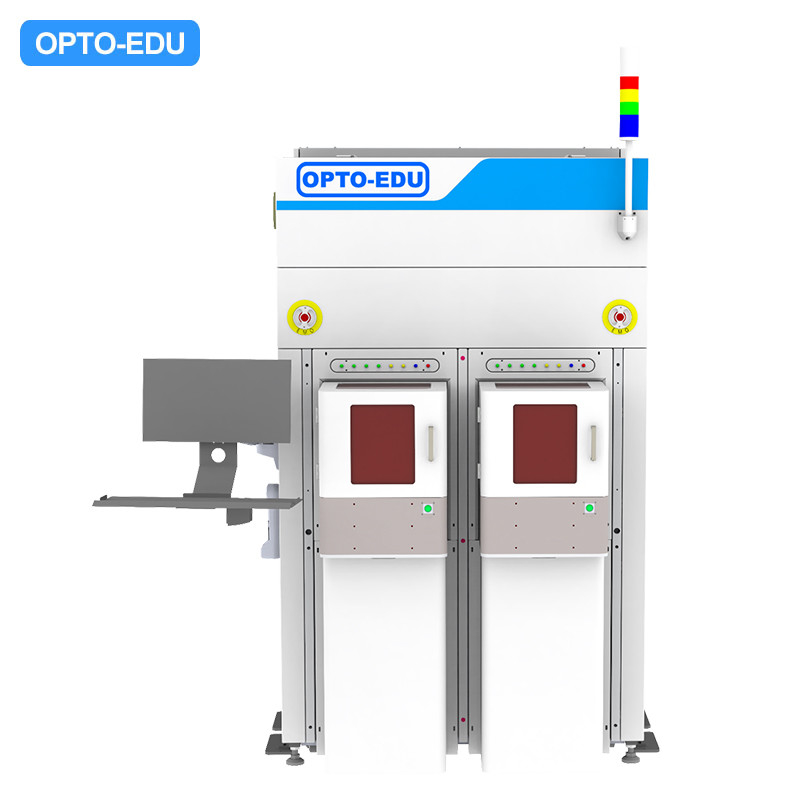

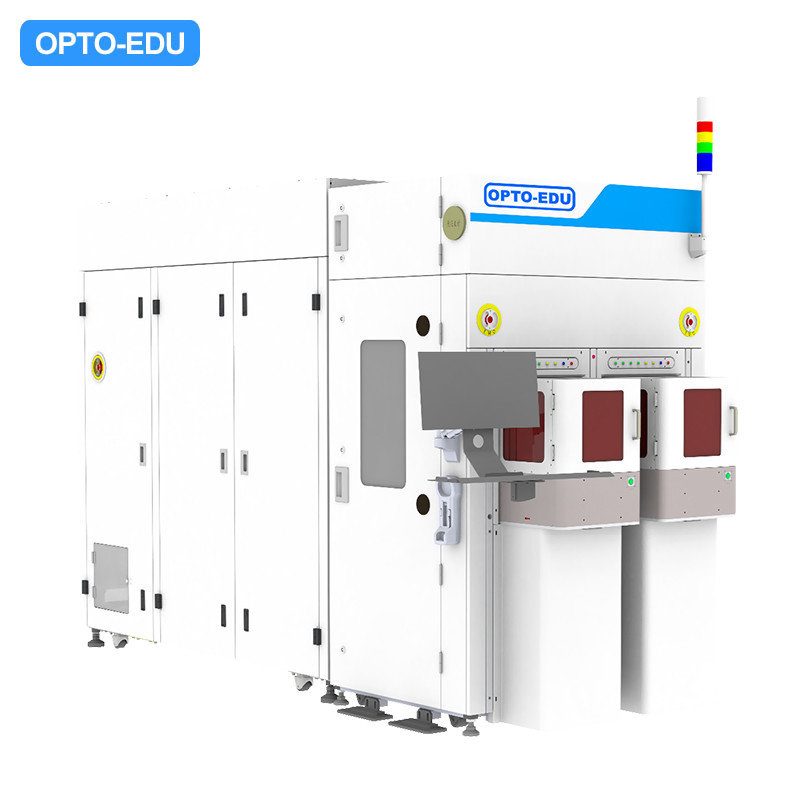

OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu

Ürünler - Tarama Mikroskop
  • Gofret Boyutu
    A63.7190-68: 6/8 inç
  • Karar
    2.5nm (Acc=800V)
  • Hızlanma Voltajları
    0.5-1.6kv
  • Tekrarlanabilirlik
    Statik ve dinamik ±% 1 veya 3nm (3 sigma)
  • Prob ışını akımı
    3 ~ 30pa
  • Ölçüm aralığı
    FOV 0.1 ~ 2.0μm
  • Menşe yeri
    Çin
  • Marka adı
    CNOEC, OPTO-EDU
  • Sertifika
    CE, Rohs
  • Model numarası
    A63.7190
  • belge
    Ürün Broşürü PDF
  • Min sipariş miktarı
    1 bilgisayar
  • Fiyat
    FOB $1~1000, Depend on Order Quantity
  • Ambalaj bilgileri
    İhracat Taşımacılığı İçin Karton Ambalaj
  • Teslim süresi
    5~20 Gün
  • Ödeme koşulları
    T/T, Batı Birliği, Paypal
  • Yetenek temini
    5000 Adet/Ay

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu

  • OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope
  • OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope
Fiyat Al Şimdi başvurun
  • 6/8 inç wafers ile uyumludur. 1000x-300000x büyütme.
  • Çözüm 2.5nm (Acc=800V), Hızlandırma Voltajları 500V-1600V
  • Tekrarlanabilirlik Statik ve Dinamik ± 1% veya 3nm ((3 Sigma), Sonda Işığı Akımı 3 ~ 30pA
  • 3. nesil yarı iletken çipleri için uygun yüksek hızlı wafer transfer sistemi tasarımı
  • Gelişmiş Elektron Optik Sistemleri ve Görüntü İşleme, Soğutucu, Kuru Pompa dahil
OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 0

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 1

Kritik Boyut Tarama Elektron Mikroskobu (CD-SEM), yarı iletken levhalar, fotomasklar ve diğer malzemelerde küçük özelliklerin boyutlarını ölçmek için kullanılan özel bir SEM'dir.Bu ölçümler, üretilen elektronik cihazların doğruluğunu ve hassasiyetini sağlamak için çok önemlidir..



- Evet.6/8 inç wafers ile uyumludur. 1000x-300000x büyütme.

- Evet.Çözüm 2.5nm (Acc=800V), Hızlandırma Voltajları 500V-1600V

- Evet.Tekrarlanabilirlik Statik ve Dinamik ± 1% veya 3nm ((3 Sigma), Sonda Işığı Akımı 3 ~ 30pA

- Evet.3. nesil yarı iletken çipleri için uygun yüksek hızlı wafer transfer sistemi tasarımı

- Evet.Gelişmiş Elektron Optik Sistemleri ve Görüntü İşleme, Soğutucu, Kuru Pompa dahil


OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 2

▶Temel Özellikler

CD-SEM'ler düşük enerjili bir elektron ışını kullanır ve doğru ve tekrarlanabilir ölçümleri sağlamak için gelişmiş büyütme kalibrasyonuna sahiptir.ve yan duvar açıları.


OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 3

▶Amaç

CD-SEM'ler yarı iletken endüstrisinde metroloji için gereklidir, litografi ve kazım süreçleri sırasında oluşturulan kalıpların kritik boyutlarını (CD'ler) ölçmeye yardımcı olur.CD'ler, bir wafer üzerinde güvenilir bir şekilde üretilebilen ve ölçülebilen en küçük özellik boyutlarını ifade eder.

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 4

▶Başvurular

Bu cihazlar, bir çipi oluşturan çeşitli katmanların ve özelliklerin boyut doğruluğunu sağlamak için elektronik cihazların üretim hatlarında kullanılır.Ayrıca süreç geliştirme ve kontrolünde de çok önemli bir rol oynarlar., üretim sürecinde ortaya çıkabilecek herhangi bir sorunun tespit edilmesine ve düzeltilmesine yardımcı olur.



▶Önemli

CD-SEM'ler olmadan, modern mikroelektronik, endüstrinin talep ettiği yüksek düzeyde hassasiyet ve performansı elde etmek için mücadele eder.Modern elektronik cihazların güvenilirliğini ve işlevselliğini sağlamak için vazgeçilmezdirler..

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 5

▶Teknolojinin Değişimi

Litografi teknikleri ilerledikçe ve özellik boyutları küçülmeye devam ettikçe, CD-SEM'ler endüstrinin taleplerini karşılamak için sürekli gelişiyor.CD-SEM'deki yeni teknolojiler ve ilerlemeler, giderek daha karmaşık kalıpları ölçmenin zorluklarını karşılamak için geliştirilmektedir.

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 6

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 7

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 8

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 9

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 10

OPTO-EDU A63.7190 300000x Kritik Boyut Tarama Elektron Mikroskobu 11
A63.7190 Kritik Boyut Tarama Elektron Mikroskopu (CDSEM)
Wafer Boyutu A63.7190-686/8 inç. A63.7190-1212 inç.
Karar 2.5nm (Acc=800V) 1.8nm (Acc-800V)
Hızlandırıcı Voltajlar 0.5-1.6KV 0.3-2.0KV
Tekrarlanabilirlik Statik ve Dinamik ± 1% veya 3nm ((3 Sigma) Statik ve Dinamik ± 1% veya 0.3nm ((3 Sigma)
Sonde ışın akımı 3 ~ 30pA 3 ~ 40pA
Ölçme aralığı FOV 0.1-2.0μm FOV 0,05 ~ 2,0μm
Devamı >20 Wafer/Saat, >36 Wafer/Saat,
1 Puan/Chip, 1 Puan/Chip,
20 Chips/Wafer 20 Chips/Wafer
Büyütme 1Kx~300Kx 1Kx-500Kx
Sahne Doğruluğu 0.5μm
Elektron Kaynağı Schottky Termal Alan Yayıcı


Piyasadaki Ana CDSEM Modellerinin Karşılaştırılması
Özellikleri Hitachi Hitachi Hitachi Opto-Edu Opto-Edu
S8840 S9380 S9380 II A63.7190-68 A63.7190-12
1. Wafer Boyutu 6/8 inç. 8 inç/12 inç. 8 inç/12 inç. 6/8 inç. 12 inç.
2Karar. 5nm (Acc=800V) 2nm (Acc=800V) 2nm (Acc=800V) 2.5nm (Acc=800V) 1.8nm (Acc=800V)
3Hızlandırma Voltajı. 500-1300V 300-1600V 300-1600V 500-1600V 300-2000V
4Tekrarlanabilirlik (statik ve dinamik) ±1% veya 5nm ((3 sigma) ± 1% veya 2nm ((3 sigma) ± 1% veya 2nm ((3 sigma) ± 1% veya 3nm ((3 sigma) ±1% veya 0,3nm ((3 sigma)
5. Ip Aralık (Sonda akımı) 1-16pA 3-50pA 3-50pA 3-30pA 3-40pA
6. FOV Boyutu - 50nm-2um 0.05-2um 0.1-2um 0.05-2um
7- Çıkarım. 26 vafel/saat, 24 vafel/saat, 24 vafel/saat, >20 wafer/saat, 36 vafel/saat,
1 puan/çip, 1 puan/çip, 1 puan/çip, 1 puan/çip, 1 puan/çip,
5 çip/wafer 20 çip/wafer 20 çip/wafer 20 çip/wafer 20 çip/wafer
