OPTO-EDU A63.7220 Alan Emisyonlu Geçirimli Elektron Mikroskobu, 200KV, 1500000x
-
Hızlanma Voltajı200 kV, fabrika 80 kV ve 200kv'de hizalandı
-
Elektron kaynağıYüksek Parlaklık Schottky Field Gerici
-
Prob akımı≥ 1.5na/1nm prob
-
TEM Line Çözünürlüğü0.23 nm
-
Feg tabancası vakumu<1x10-6pa,
-
GonyometreTüm 5 eksenli motorlu tamamen eksantrik gonyometre
-
Menşe yeriÇin
-
Marka adıCNOEC, OPTO-EDU
-
SertifikaCE, Rohs
-
Model numarasıA63.7220
-
belge
-
Min sipariş miktarı1 bilgisayar
-
FiyatFOB $1~1000, Depend on Order Quantity
-
Ambalaj bilgileriİhracat Taşımacılığı İçin Karton Ambalaj
-
Teslim süresi5~20 Gün
-
Ödeme koşullarıT/T, Batı Birliği, Paypal
-
Yetenek temini5000 Adet/Ay

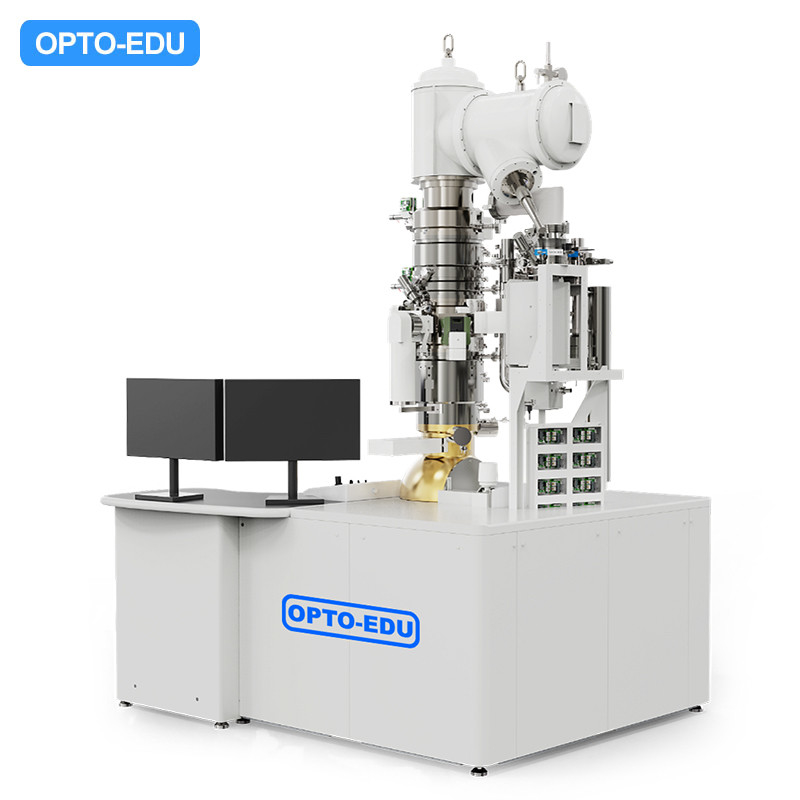

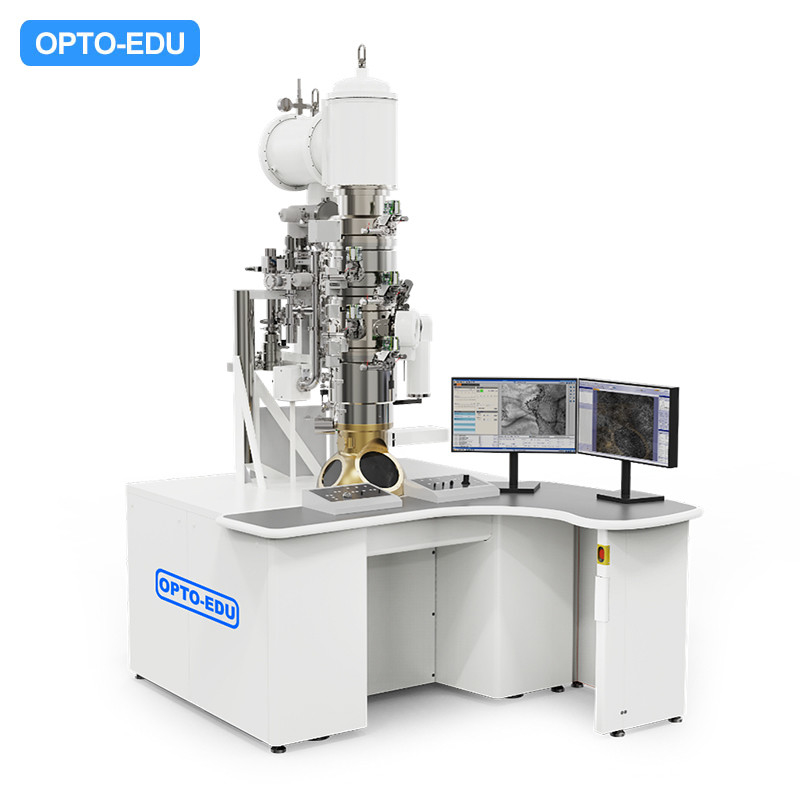

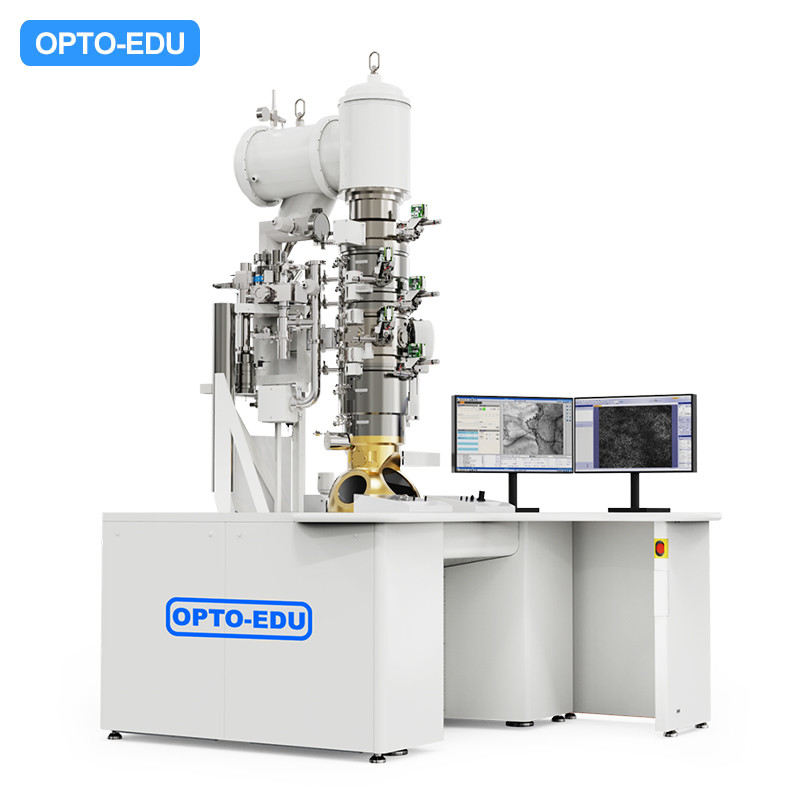

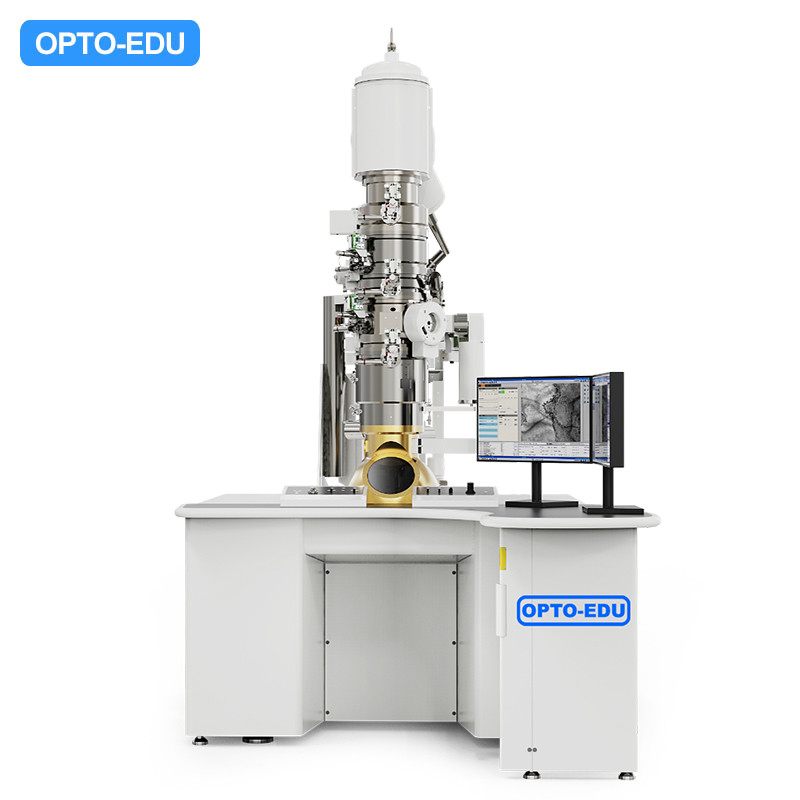

OPTO-EDU A63.7220 Alan Emisyonlu Geçirimli Elektron Mikroskobu, 200KV, 1500000x
|
A63.7220Field Emission Transmission Electron Microscope (TEM), 200KV, 1500000x, bağımsız olarak geliştirilmiş ve malzeme bilimi, yarı iletkenler ve diğer alanlar için tasarlanmıştır.Bu elektron mikroskobu kullanımı kolay ve son derece kararlı olmak üzere tasarlanmıştır, ve in-situ, yüksek çözünürlüklü ve mikrokristal elektron difraksiyonu gibi çözümler sağlayabilir. |
| Arkadaşça Tasarım | Rafine görünüm ve kullanıcı arayüzü tasarımı, yepyeni vizyon, farklı seviyelerde kullanıcıların operasyon ihtiyaçlarını karşılar; operasyon video dersleri sağlar. |
| Yeni Lens Fıçı Tasarımı | Çeşitli görüntüleme çalışmaları için elektron ışını yakınlaşma açısını ve yoğunluğunu kontrol etmeye yardımcı olan bağımsız olarak kontrol edilebilen dört aşamalı bir kondansör sistemi tasarımı benimser;Aynı zamanda büyük bir direği ayakkabısı ile donatılmıştır, çeşitli koşullarda in-situ karakterize etmeyi gerçekleştirebilir. |
| Yüksek Kaliteli Görüntüleme | Elektron mikroskobu yüksek kaliteli görüntüler elde edebilen son derece hassas bir CMOS kamerası ile donatılmıştır. |
| Alan Emisyon İletişim Elektron Mikroskobu (TEM), 200KV, 1500000x | |
| Hızlandırma Voltajı | 200 kV, Fabrika 80 kV ve 200 kV'da hizalanmıştır |
| Elektron Kaynağı | Yüksek Parlaklıklı Schottky Alanı Yayıcı |
| Sonda Akımı | ≥ 1.5nA/1nm Sonde |
| Işık akımı | 200kV'de maksimum ≥ 50nA |
| TEM Hattı Çözüm | 0.23 nm |
| TEM Bilgi Sınırı | 0.2 nm |
| Büyütme | 20x'ten 1500000x'e kadar. |
| FEG Silahı Vakum | < 1x10-6Pa, |
| TEM Sütun Vakum | < 5x10-5Pa |
| Goniometre | Tamamen eksantrik Goniometer Tüm 5 Eksenli Motorlu |
| Kamera. | 20M Hız Geliştirilmiş Alt Montajlı CMOS Kamera EMSIS XAROSA 5120x3840 |
| Aşama | Compu Aşaması Çift Eğiliş Sahibi |
| X ±1mm, Y ±1mm, Z ±0.35mm, α ±25°, β ±25° | |
| Yükseltilebilir | STEM, Kriyo Örnekleri, Tomografi, EDS Analizi |
| Garanti | Garanti Bir (1) Yıl. |
| İsteğe bağlı aksesuarlar | |
| Kurulum | Yerel kurulum ve operasyonel eğitim servis paketi isteğe bağlıdır. |
| STEM | PNDetector Halkalı STEM Detektörü, Gelişmiş Modül ADV-STEM (STEM-HAADF ve BF dahil) |
| EDS | Bruker XFlash 7T30S |
| Tomografi Sahibi | 1Örnek boyutu: φ3mm. |
| 2Alfa eğim aralığı: ±70°. | |
| 3Çözünürlük: ≤0.34nm (her yönde). | |
| 4Sürüklenme hızı: <1.5nm/min. | |
| 5Görme alanı: ≥1.6mm@70° eğim. | |
| Kriyo Örnek Sahibi | Kriyo numune tutucusu: |
| 1Örnek boyutu: φ3mm. | |
| 2Alfa Eğim Aralığı: ±70°. | |
| 3Çözünürlük: ≤0.34nm (Herhangi Bir Yönde). | |
| 4Sürüklenme Hızı: <1.5nm/min. | |
| 5Görme alanı: ≥1.6mm@70° eğim. | |
| Moleküler Pompalama İstasyonu | |
| 1En iyi vakum 10e-7 mbar'dan daha iyi. | |
| 2Çok fonksiyonel: Örnek ve Çubuk Depolama, Yerel Çubuk Sızıntı Testleri. | |
