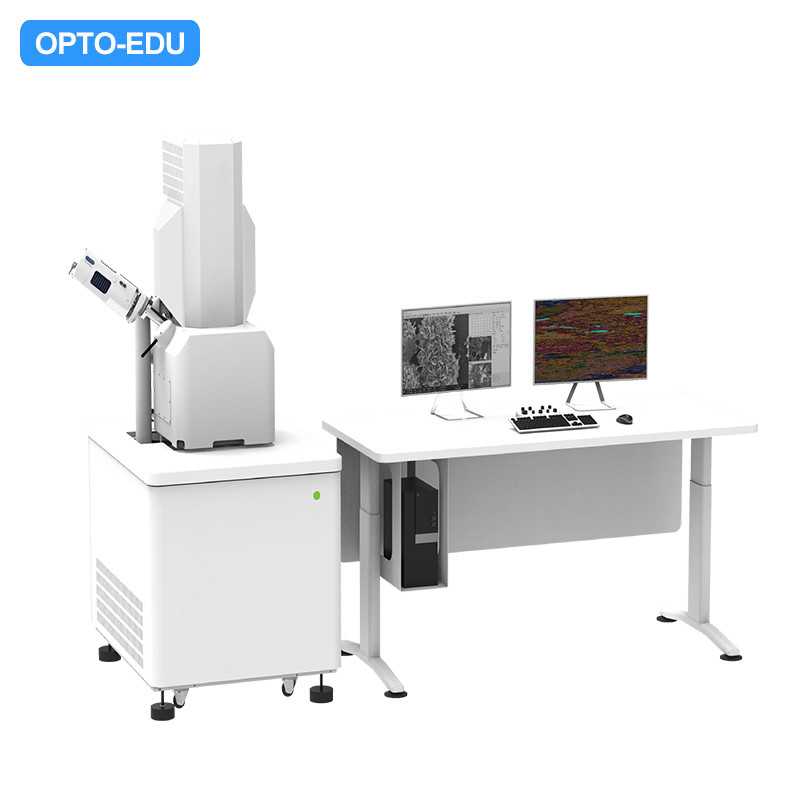

Opto Edu A63.7140A63.7160 2000000x Schottky Alanı Emisyon Tarama Elektron Mikroskobu
-
Vurgulamak
2000000x Tarama Elektron Mikroskobu
,Schottky Alanı Emisyon Tarama Elektron Mikroskopu
,Opto Edu Tarama Elektron Mikroskobu
-
Resolution0.9nm@30kV(SE) 1.4nm@15kV(SE)
-
Büyütme1~2000000x
-
Electron GunSchottky Field Emission Gun
-
Voltage0.02kV～30kV
-
Electron Beam1pA~40nA
-
Dwell Time20ns
-
Menşe yeriÇin
-
Marka adıCNOEC, OPTO-EDU
-
SertifikaCE, Rohs
-
Model numarasıA63.7040
-
belge
-
Min sipariş miktarı1 bilgisayar
-
FiyatFOB $1~1000, Depend on Order Quantity
-
Ambalaj bilgileriİhracat Taşımacılığı İçin Karton Ambalaj
-
Teslim süresi5~20 Gün
-
Ödeme koşullarıT/T, Batı Birliği, Paypal
-
Yetenek temini5000 Adet/Ay
Opto Edu A63.7140A63.7160 2000000x Schottky Alanı Emisyon Tarama Elektron Mikroskobu
| Özellikleri | A63.7140 | A63.7160 | |
| Anahtar parametreler | Karar |
1.4nm@15kV ((SE)
2.5nm@30.0kV ((BSE)
|
0.9nm@30kV ((SE) 1.2nm@15kV ((SE) 1.5nm@1kV(SE, BD modu) |
| Hızlandırma Voltajı | 0.02kV- Evet.30kV | 0.02kV- Evet.30kV | |
| Büyütme | 1- Evet.2000000x | 1- Evet.2000000x | |
| Elektron tabancası | Schottky Termal Alan Emisyon Silahı | Schottky Termal Alan Emisyon Silahı | |
| Sonda Akımı | 1pA~40nA | 1pA~40nA | |
| Görme Alanı | 6 mm | 6 mm | |
| Kalma Zamanı | 20s | 20s | |
| Çizgi eğimi | - Hayır. | Çifte ışın bükme sistemi: Elektromanyetik ve statik hibrit ışın bükme sistemi |
|
| Objektif | Çifte Hedef Sistemi: Manyetik Objektif Lens & Elektrostatik Objektif Lens, Manyetik Örnek Ayarlanabilir |
Çifte Hedef Sistemi: Manyetik Objektif Lens & Elektrostatik Objektif Lens, Manyetik Örnek Ayarlanabilir |
|
| Silah Aperture | (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 Set (1 Yedekleme için), Motorlu Hareketli | (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 Set (1 Yedekleme için), Motorlu Hareketli | |
| Oda | Oda Boyutu | Genişliği 370mm, Yüksekliği 330mm, Derinliği 344mm | Genişliği 370mm, Yüksekliği 330mm, Derinliği 344mm |
| Genişleme Limanı | 10 Limanlar | 10 Limanlar | |
| Vakum Sistemi | 2 İyon pompası 1 Turbo Moleküler Pompa 1 Mekanik Pompa Yağı Yoksun |
2 İyon pompası 1 Turbo Moleküler Pompa 1 Mekanik Pompa Yağı Yoksun |
|
| Silah vakum: 2x10-7Pa Oda vakumu: 6x10-4Pa |
Silah vakum: 2x10-7Pa Oda vakumu: 6x10-4Pa |
||
| Aşama | 5 Eksen Otomatik Aşama, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°- Evet.70°, En fazla yük > 500g | 5 Eksen Otomatik Aşama, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°- Evet.70°, En fazla yük > 500g | |
| Kamera. | Optik Renk Navigasyonu CCD Yüksek çözünürlüklü IR CCD |
Optik Renk Navigasyonu CCD Yüksek çözünürlüklü IR CCD |
|
| Detektörler ve Uzantılar | Standart | SE Detektörü | SE Detektörü Inlens SE Detektörü |
| PC ve Yazılım | Bilgisayar | Çalışma istasyonu, 16G bellek, 512G sabit disk, 24 inç monitör, Win10 sistemi | Çalışma istasyonu, 16G bellek, 512G sabit disk, 24 inç monitör, Win10 sistemi |
| Kontrol | Kontrol Paneli ve Joystick | Kontrol Paneli ve Joystick | |
| Yazılım | Otomatik Odaklama, Otomatik Stigmatör, Otomatik Parlaklık Kontrastı, Görüntü Biçimi TIFF,JPG,PNG,BMP, Görüntü Çıktısı Çözünürlüğü Max 16k*16k | Otomatik Odaklama, Otomatik Stigmatör, Otomatik Parlaklık Kontrastı, Görüntü Biçimi TIFF,JPG,PNG,BMP, Görüntü Çıktısı Çözünürlüğü Max 16k*16k | |
| İsteğe bağlı aksesuarlar | A50.7101 | BSE | BSE |
| A50.7102 | - | InLens BSE | |
| A50.7103 | Enerji dağıtım spektroskopi (EDS/EDX) | Enerji dağıtım spektroskopi (EDS/EDX) | |
| A50.7104 | Elektron Geri Dağınıklığı Difraksiyon Şablonu (EBSD) | Elektron Geri Dağınıklığı Difraksiyon Şablonu (EBSD) | |
| A50.7105 | EDS+EBSD | EDS+EBSD | |
| A50.7106 | Tarama iletim elektronu (STEM) | Tarama iletim elektronu (STEM) | |
| A50.7107 | Elektron ışınından kaynaklanan akım (EBIC) | Elektron ışınından kaynaklanan akım (EBIC) | |
| A50.7108 | Katodoluminesans (CL) | Katodoluminesans (CL) | |
| A50.7109 | Plazma | Plazma | |
| A50.7110 | Havalandırma kilitleri, örnek değişimi deposu. | Havalandırma kilitleri, örnek değişimi deposu. | |
| A50.7111 | Beam Blanker | Beam Blanker | |
| A50.7120 | Büyük görüntü dikiş yazılımı | Büyük görüntü dikiş yazılımı | |
| A50.7121 | Parçacık analizi yazılımı | Parçacık analizi yazılımı | |
| A50.7112 | Vakum transfer tutucusu | Vakum transfer tutucusu | |
| A50.7113 | Raman-SEM ilişkisel sistemi | Raman-SEM ilişkisel sistemi | |
| A50.7115 | UPS | UPS | |
| A50.7114 | - | Sütun içine yerleştirilmiş enerji montajı ExB | |
|
▶Güçlü Uyumluluk, Yüksek Uyumluluk Elektron mikroskopunu kontrol etmek için bilgisayar, cep telefonu ve tablet gibi farklı terminallere monte edilebilir;Bu SEM-OS elektron mikroskobu işletim sistemi çeşitli üreticilerin SEM ile uyumludur ve birden fazla model ile uyumludur, SEM ekosistemini genişletmek
▶Entegre Yazılım ve Bilgisayar, Basit ve Etkili Birleştirilmiş kullanıcı arayüzü, farklı terminallere tekrar tekrar adapte edilmeye gerek yok;Bilgi toplamak ve daha net görüntü kalitesi ve daha belirgin detaylarla gerçek zamanlı çıkış efektleri sunmak için AI algoritmaları ile donatılmıştırKernel ile çalışan SEM donanım kontrolünü hızlandırır. |
|
1 Menü çubuğu, 2 Hızlı işlem alanı, 3 Veri çubuğu, 4 İzleme alanı, 5 Navigasyon alanı, 6 Kapsamlı alan, 7 İşlem alanı, 8 Durum alanı |
|
A63.7140/A63.7160 serisi tarama elektron mikroskopu IGS vakum transfer çubukları, EDS enerji spektrometrleri, Raman spektroskopi ve diğer aksesuarlar ile donatılmıştır.Lityum bataryası araştırması için örnek hazırlamadan kapsamlı bir çözüm sunmak, morfoloji gözlem, bileşim analizi ve yapısal analiz. |
|
Adım 1:Transfer çubuğu, eldiven kutusundan transfer çubuğu bölümüne numune aktarımını tamamlamak için eldiven kutusuna yüklenir.
Adım 2:Örnek aktarım süreci, aktarım süreci sırasında çubuk odasının içine pozitif basıncın aktarılmasını içerir.
Adım 3:Transfer çubuğu, numuneyi transfer çubuğu odasından elektron mikroskopunun ana odasına aktarmak için elektron mikroskopuna yüklenir.
Adım 4:Örnek çekimi ve veri işleme sonrası, kullanıcı ihtiyaçlarına göre özel geliştirme.
▶SEM + EDS Spektrometre + Vakum Transfer Çubuğu + Raman Spektroskopi + Analiz Yazılımı
Yapısal Analiz. Mekanik Analiz. Yüksek hassasiyetli hareket tabloları. ▪ EDS teknolojisinin başaramadığı moleküler yapı analizini tamamlayın ve numunenin bileşimini kapsamlı bir şekilde kavrayın ▪ Raman optik ekseni ile elektron ışını optik ekseni arasında hızlı geçiş, örnek özelliklerinin çok boyutlu analizi ve gerçek zamanlı izleme gerçekleştirmek. Yükleme ve boşaltma süreçleri sırasında malzemelerin yapısal evrimi ve yardımcı mekanizmalarının derinlemesine incelenmesi ▪ Aynı konumda entegre veri alımını sağlayan büyük vuruşlu yüksek hassasiyetli yüksek hızlı piezoelektrik seramik yer değiştirme masası,Toplantı Uzun süreli konfocal Raman yüzeyinin istikrar analizi |
